水泵擴散過濾器結構改進

2022-02-21 09:45:19 101

之前介紹自力式壓力調節閥在化工行業應用，現在介紹水泵擴散過濾器結構改進擴散過濾器采用過濾面積大的不銹鋼過濾網，減小了壓力損失與阻力，擴散過濾器適用于各種安裝條件，也可水平或垂直安裝，縮小了安裝空間，并減少了施工費用，具有取代90度彎頭、變徑管、其它過濾器及整流管的功能。擴散型過濾器安裝在泵的吸入端，用于過濾介質中的雜質，保證入泵的介質清潔，從而保護設備不被損壞。水泵擴散型過濾器主身底部設有排氣排污口，方便排氣，排污時使用。規模生產，同時承接一臺訂單業務。過濾網的沖孔面積大，故內部壓降小。閥門內部采用特殊導向板，產生穩流，從而保護泵葉(防止產生氣鎖現象)。閥體上可安裝壓力表，不用另裝。根據需要可配置雙過濾器，可交替使用，根據現場要求，可用支架來方便調節擴散過濾器的高度。根據要求內部可安裝磁鐵來過濾鐵粉，從而保護泵。閥體上設有排泄塞，不需格外安裝排污管道。
水泵擴散過濾器結構改進水泵吸入導向組合而節省的材料目錄：
1、縮短入口處管道
2、減輕泵的負重
3、過濾器
4、兩片法蘭
5、密封件和螺絲螺帽
6、管道支架
7、減少人工費
8、縮短工程時間
9、減少安裝空間
比傳統的安裝方式節省很多空間和管道材料。閥體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。導流過濾器安裝在泵的入口處，起到導流作用，能夠為泵提供平衡的水流，保護泵的葉片，具有穩定水流，提高水泵效率，延長水泵壽命的功能。導流過濾器采用過濾面積大的不銹鋼過濾網，減小了壓力損失與阻力，導流過濾器適用于各種安裝條件，也可水平或垂直安裝，縮小了安裝空間，并減少了施工費用，具有取代90度彎頭、變徑管、其它過濾器及整流管的功能。導流擴散過濾器是一種新型的過濾器，安裝在水泵的入口，除了具有過濾雜質的功能以外，還具有穩定水流，防止氣穴，提高水泵效率，延長水泵壽命的功能。
水泵擴散過濾器結構改進結構特點：
1、過濾器：安裝大的開口面積的2重過濾網，使壓力損失達到小，提高泵的效率，并且清洗管道后，可方便去除過濾網。
2、流體平衡：把通過過濾網的脈動狀態的流體，通過葉片使其穩定，壓力損失小，使泵的效率達到大。
3、吸附管道內的鐵粉：內部可選裝磁鐵，可過濾鐵粉及焊渣，繼而保護閥門及管道。通過堵上的磁鐵吸附管道內及進入泵的鐵素體鐵成份，進而保護泵及管道上的各種機器，并且可方便清洗。
4、過濾器清洗方便：為了方便清洗過濾網，采用鉸鏈結構，可方便拆裝過濾網。
擴散過濾器是一種安裝在水栗入口處的過濾器，在結構上通常是由殼體、過濾網組成，殼體上開有進口和出口，進口和出口呈垂直狀態，起到過濾作用，目前，市面上常見的擴散過濾器的缺陷在于由進口端進入的水流流速過大，長期使用中易造成過濾網的損壞，造成過濾效果降低，又需要重新跟換過濾網，增加了成本，并且由于水流進入殼體受到反沖作用，從出口流出時流速不規則，容易出現震動現象，易造成過濾器的損壞，使用效果差。, 福建捷斯特閥門制造有限公司

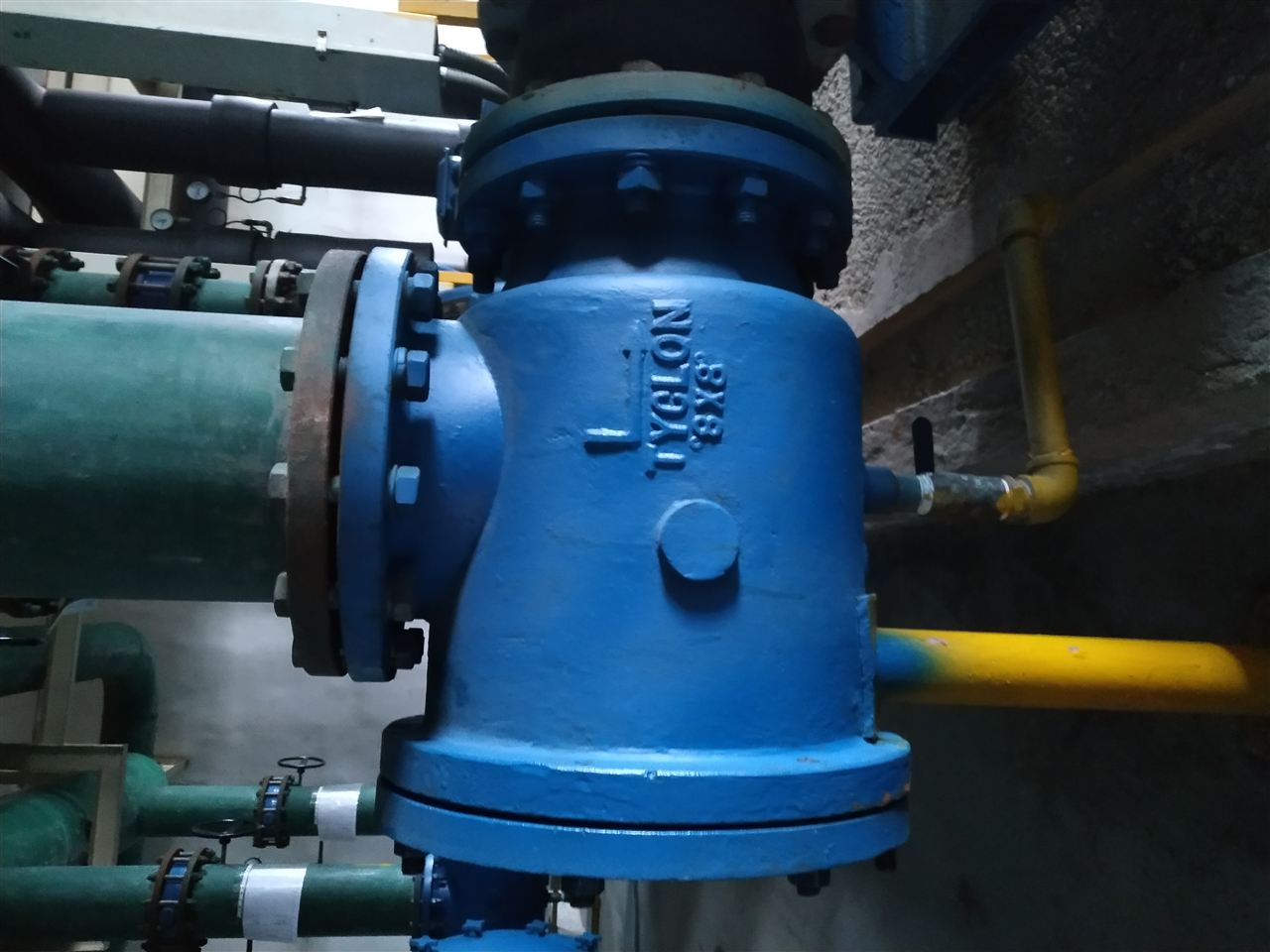

,水泵擴散過濾器結構改進
一、擴散過濾器安裝管道示意圖對比：縮短入口管道，減輕泵的負重，采用法蘭連接，減少人工費用，縮短工程時間，減少安裝空間。
二、擴散過濾器介質流速分布示意圖比較：在A、B點急劇變化的流路管道上，產生不規則的流速被泵吸入，產生可變的重負荷，出現震動和氣穴與巨大的噪音并影響泵的使用壽命。安裝擴散過濾器可降低管道內的流速，而并不影響管道的流量，通過內部的導流板均勻的分布流速，保證泵的長期穩定運行。, 福建捷斯特閥門制造有限公司

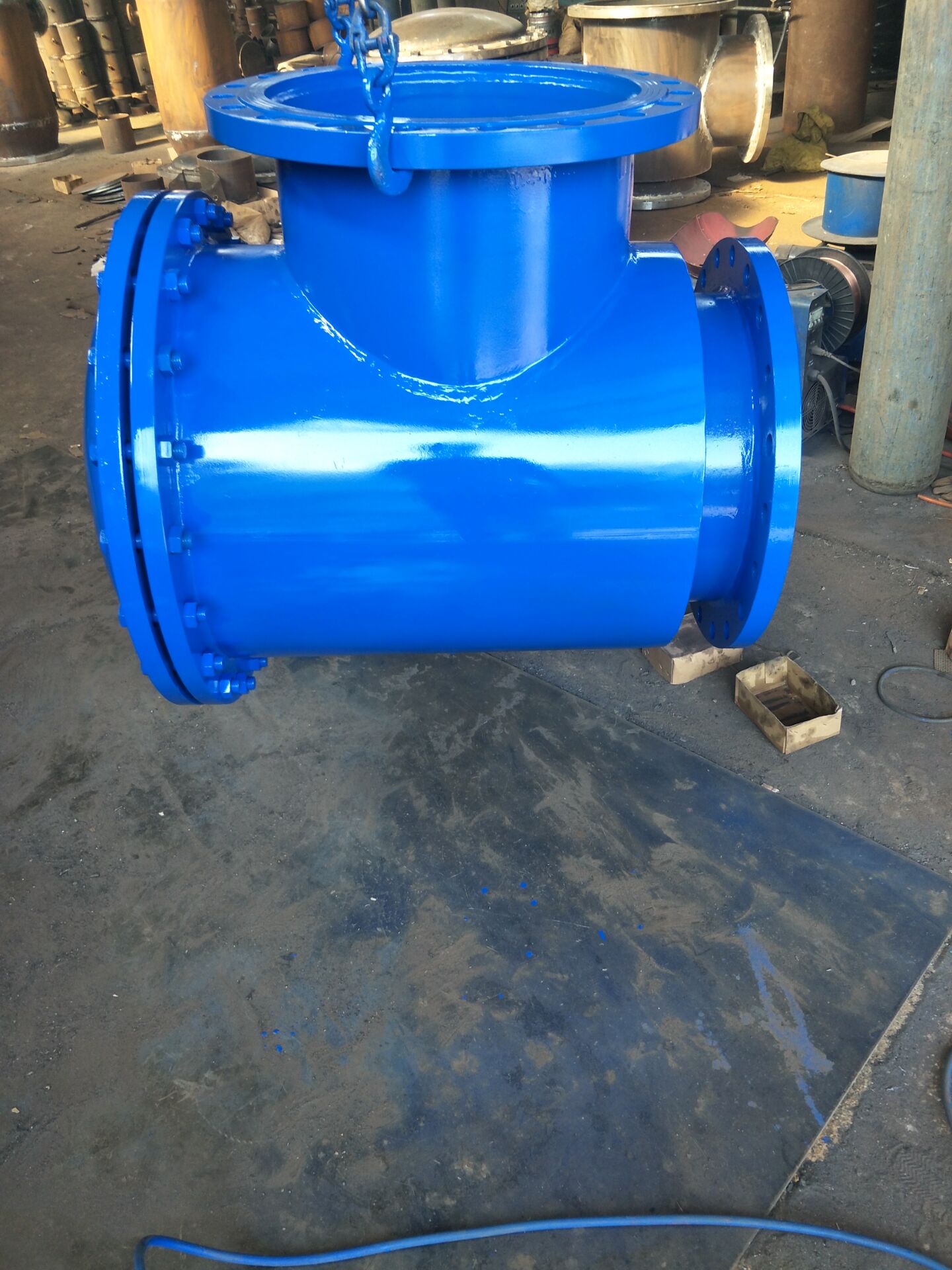

,水泵擴散過濾器結構改進
上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥擴散過濾器濾網，濾罩和整流板可拆換，易于清洗。擴散過濾器內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。各式標準管徑及支撐凸臺設計。壓力表凸臺接口，籍由壓差大小可判定是否過多垃圾堆于濾網外部。
1、面積大的沖孔過濾網，故內部壓降小。
2、閥門內部采用特殊導向板，產生穩流，從而保護泵葉（防止產生氣鎖現象）。
3、閥體上可安裝壓力表，不用另裝。
4、根據需要可配置雙過濾器，可交替使用。
5、根據現場要求，可用支架來方便調節擴散過濾器的高度。
6、根據需求內部可安裝磁鐵來過濾鐵粉，從而保護泵。
7、閥體上設有排泄塞，不需格外安裝排污管道。
8、比傳統的安裝方式節省很多空間和管道材料。
9、本體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。
10、壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。, 福建捷斯特閥門制造有限公司

,水泵擴散過濾器結構改進,角型整流過濾器、吸入口過濾器是一種新型泵入口過濾器，是一種集管道除污、過濾、彎頭與變徑一體的綜合性過濾器。擴散過濾器自身可擴散流向，降低管道內的流速，在流動過程中又可適當的降低流速，也可通過內部導向板使流體分散并均勻的分布流速，與本文相關的論文：自力式煤氣調壓閥組
